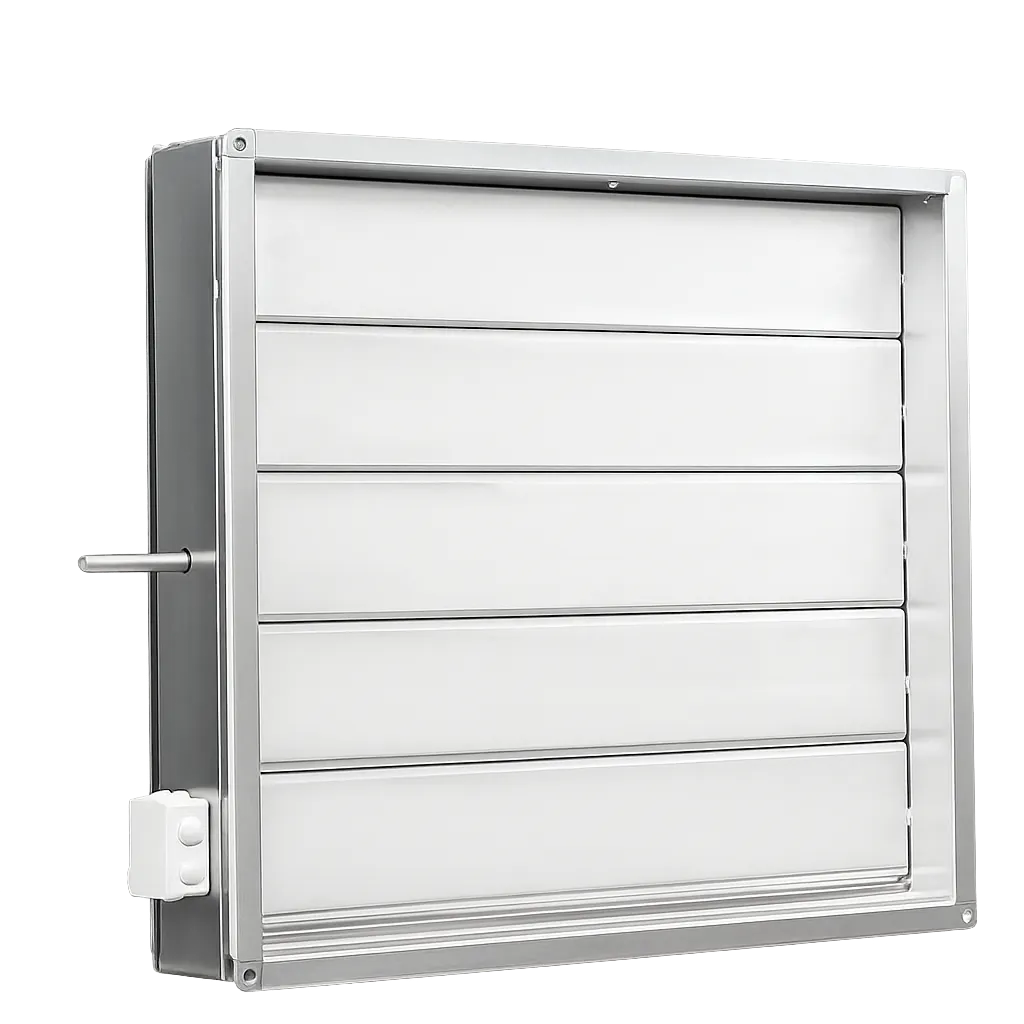

Клапан воздушный утепленный RDI-H

Назначение

Клапаны воздушные утеплённые RDI-H применяются как отсечные либо регулирующие; рассчитаны на работу при температурах до −70 °C.

Принцип работы и конструкция

• Прямоугольный, четырёх-стеночный корпус с присоединительными фланцами.
• Лопатки из алюминиевого профиля c замковым уплотнением.
• В каждой лопатке размещён трубчатый электрический ТЭН (0,5 кВт) во избежание обмерзания.
• Секции открываются параллельно и приводятся в движение тягой и рычагом.
• Клеммная коробка для подключения автоматики IP 54.
• Периметральный обогрев реализован гибким саморегулирующимся нагревательным кабелем, питаемым от ~230 В.

Маркировка

RDI-H 40-20 R

1. Заслонка утеплённая
2. Присоединительный размер, см
3. Тип привода:
     • R — ручной
     • S-привод — вал под электромеханический привод
     • <привод> — установлен электромеханический привод

Монтаж

Заслонка устанавливается фланцами «встык» к ответным фланцам воздуховодов или агрегатов вентиляционных систем. Ширина фланца — 37,5 мм.
