Воздухонагреватель водяной AHW
Эффективный водяной нагрев воздуха в воздуховодах
Технические характеристики
Быстрые действия
Подробная информация
Водяные воздухонагреватели типа AHW предназначены для нагрева воздуха и устанавливаются в воздуховодах систем вентиляции и кондиционирования промышленных и общественных зданий.
Теплообменник выполнен из медных трубок диаметром 9,52 мм со шахматным расположением, закреплённых между алюминиевыми пластинами. Корпус — из оцинкованного стального листа. Специальные резьбовые патрубки обеспечивают удобный слив воды и обезвоздушивание.
Диаметры подводящих/отводящих патрубков — G1″. Теплоноситель: вода или незамерзающие смеси. Максимальная температура теплоносителя — 170 °C, рабочее давление — до 1,5 МПа. Монтаж допускается в любом положении.
Серия выпускается в 9 типоразмерах, в двухрядном (AHW/2) и трёхрядном (AHW/3) исполнении. Рекомендуемый диапазон расхода воздуха: 500–10 900 м³/ч, температура перемещаемого воздуха: –40 … +40 °C.

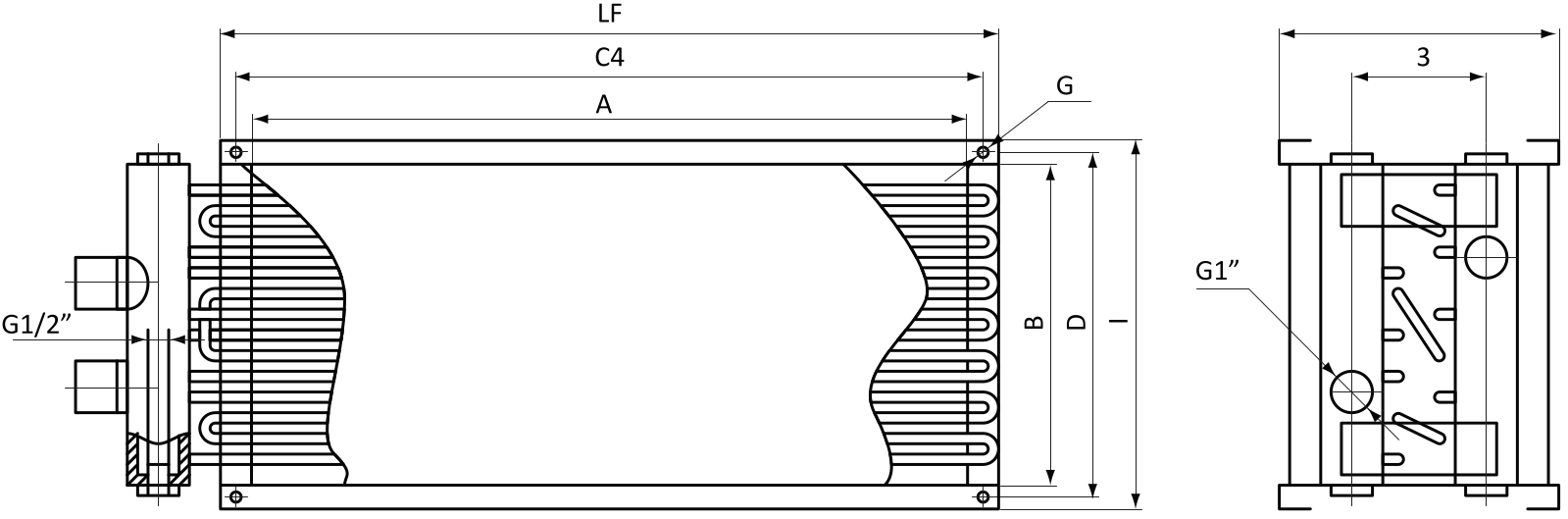

| Модель | A, мм | B, мм | C, мм | D, мм | L, мм | G, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| AHW 40-20 | 400 | 200 | 420 | 220 | 440 | 9 | 5,6 |
| AHW 50-25 | 500 | 250 | 520 | 270 | 540 | 9 | 6,6 |
| AHW 50-30 | 500 | 300 | 520 | 320 | 540 | 9 | 7,1 |
| AHW 60-30 | 600 | 300 | 620 | 320 | 640 | 9 | 8,1 |
| AHW 60-35 | 600 | 350 | 620 | 370 | 640 | 9 | 8,8 |
| AHW 70-40 | 700 | 400 | 720 | 420 | 740 | 9 | 10,6 |
| AHW 80-50 | 800 | 500 | 830 | 530 | 860 | 11 | 13,5 |
| AHW 90-50 | 900 | 500 | 930 | 530 | 960 | 11 | 16,4 |
| AHW 100-50 | 1000 | 500 | 1030 | 530 | 1060 | 11 | 18,5 |
| AHW 40-20 | 400 | 200 | 420 | 220 | 440 | 9 | 7,1 |
| AHW 50-25 | 500 | 250 | 520 | 270 | 540 | 9 | 8,6 |
| AHW 50-30 | 500 | 300 | 520 | 320 | 540 | 9 | 10,1 |
| AHW 60-30 | 600 | 300 | 620 | 320 | 640 | 9 | 11,6 |
| AHW 60-35 | 600 | 350 | 620 | 370 | 640 | 9 | 13,1 |
| AHW 70-40 | 700 | 400 | 720 | 420 | 740 | 9 | 14,6 |
| AHW 80-50 | 800 | 500 | 830 | 530 | 860 | 11 | 16,1 |
| AHW 90-50 | 900 | 500 | 930 | 530 | 960 | 11 | 17,6 |
| AHW 100-50 | 1000 | 500 | 1030 | 530 | 1060 | 11 | 19,8 |
