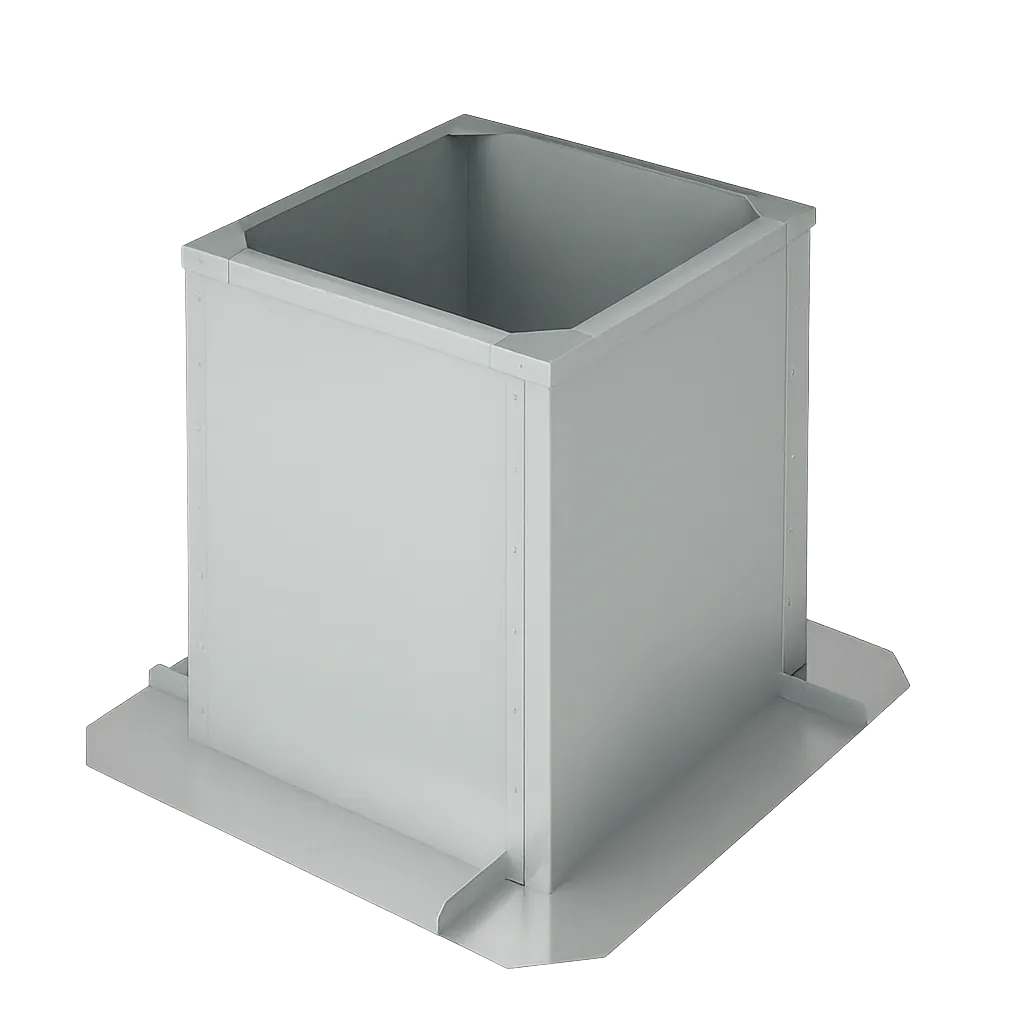

Монтажный стакан MI
MI (S)-56
Надёжный монтажный стакан для крышных вентиляторов
Технические характеристики
Материал корпусаоцинкованный стальной лист
Установкагоризонтальное
Комплектациямонтажные стаканы + комплект автоматики
Быстрые действия
Подробная информация
Монтажные стаканы MI предназначены для установки крышных вентиляторов NHF на кровле здания. Доступны в стандартном исполнении и в исполнении с шумоглушителем.
Устанавливаются на горизонтальную поверхность. При необходимости изготавливаются нестандартные исполнения для наклонных крыш.

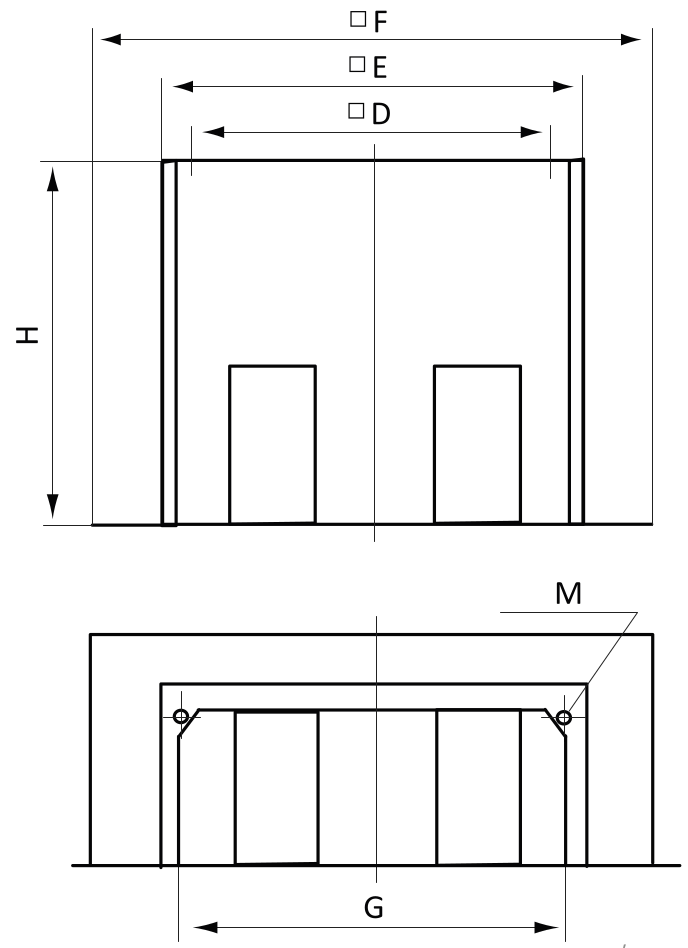

| Модель | D, мм | E, мм | F, мм | G, мм | Гайка M | H, мм | Аэродинамическое сопротивление |
|---|---|---|---|---|---|---|---|
| 190 / 225 | 245 | 296 | 571 | 258 | M6 | 400 | 1 |
| 310 / 311 | 330 | 396 | 710 | 345 | M6 | 500 | 2 |
| 315 M L | 450 | 476 | 797 | 434 | M10 | 650 | 3 |
| 355 / 400 | 450 | 556 | 874 | 472 | M10 | 650 | 3 |
| 450 / 499 / 500 | 535 | 628 | 900 | 538 | M10 | 650 | 4 |
| 560 / 630 | 750 | 898 | 1200 | 808 | M10 | 700 | 5 |
| 710 | 840 | 985 | 1300 | 898 | M10 | 800 | 6 |
| 800 | 1040 | 1212 | 1540 | 1118 | M12 | 1000 | 7 |
